產品型號：PS-TF4545A
產品品牌：品速
產品描述：
PS-TF4545A三防漆選擇性涂覆機主要用于三防漆，UV膠在PCB板選擇區域涂覆，可以與上板機，下板機，接駁臺，固化爐等組成自動化涂覆設備。
- 400-7788990

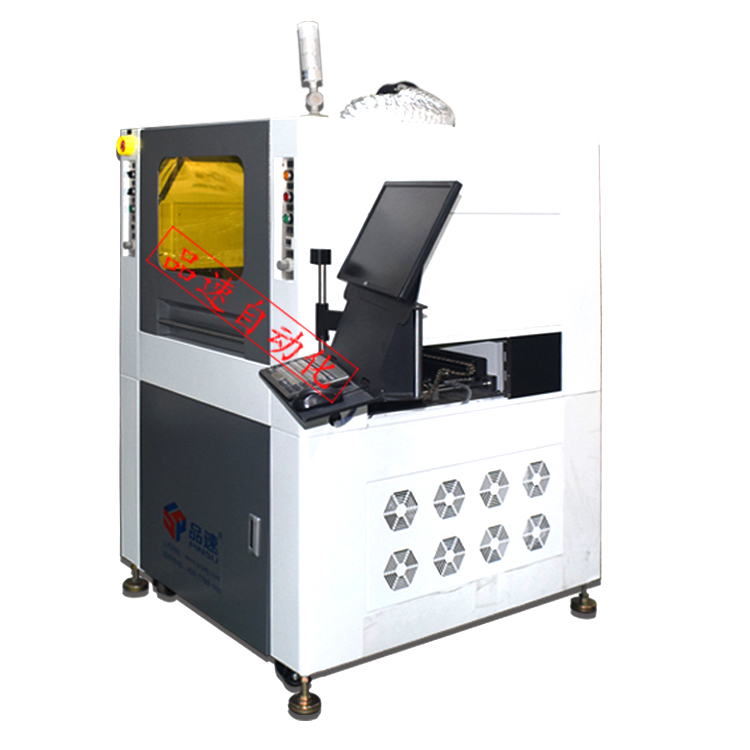

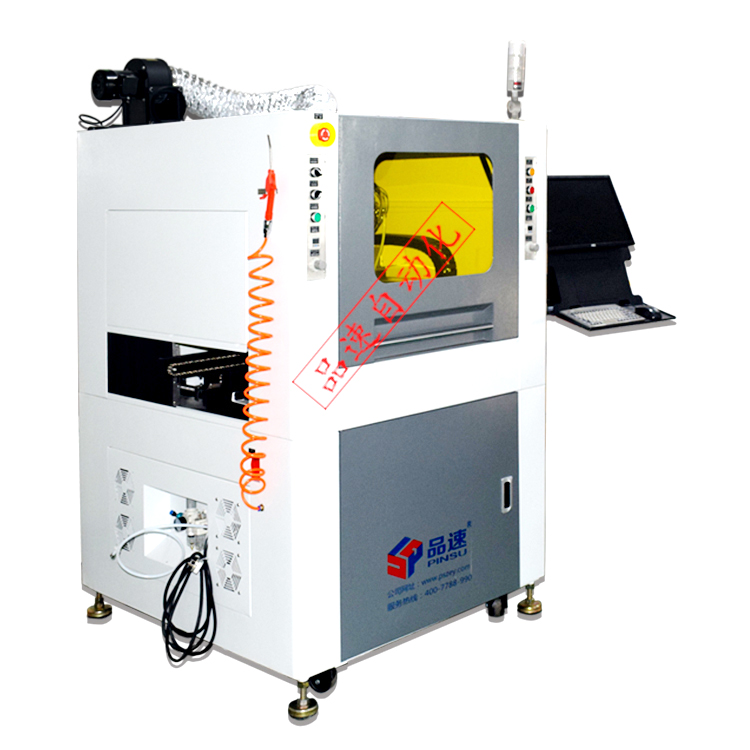

三防漆選擇性涂覆機
- 產品參數
- 應用行業
- 應用視頻
PS-TF4545A三防漆選擇性涂覆機可以用于PCB板規避區域外三防漆，uv膠噴涂，可以與上板機，下扳機，接駁臺，固化爐等設備組成自動化涂覆線。品速科技可以根據PCB板涂覆工藝需求，提供細致工藝解決方案，免費打樣，服務熱線：4007788990.
PS-PT4545A三防漆選擇性涂覆機參數：
|
參數 |
參數值 |
|
機器名稱 |
|
|
機器型號 |
PS-TF4545A |
|
軸數 |
三軸（X，Y，Z） |
|
電控系統 |
工控機+運動控制卡，液晶顯示器，鍵盤 |
|
軟件 |
PC Windows7系統+品速研發工控軟件 |
|
編程方式 |
鼠標+鍵盤 |
|
驅動方式 |
伺服馬達+滾珠絲桿 |
|
定位精度 |
±0.02mm |
|
重復精度 |
±0.02mm |
|
最大移動速度 |
800mm/s（X，Y，Z） |
|
輸送機構 |
伺服電機+不銹鋼鏈條 |
|
軌道調寬系統 |
自動 |
|
調幅速度 |
0～250mm/min（可調） |
|
運輸速度 |
0～2.4m/min(可調） |
|
傳送方向 |
L→R（R→L可調） |
|
軌道承重（含夾具） |
5.8KG |
|
軌道高度 |
91-100CM |
|
涂覆區域（W*L)） |
45*45CM |
|
元件最大高度 |
輸送面上80mm,下80mm |
|
膠閥數量 |
1個 （可選配） |
|
閥門類型 |
針式膠閥，錐形噴膠閥，扇形閥，噴膜噴膠閥（可選配） |
|
單次涂覆寬度 |
2-30mm(根據所選閥而異） |
|
壓力桶容量 |
10L(可選配） |
|
抽風方式 |
后孔制軸流風機抽風 |
|
抽風功率 |
Ac220v/380w |
|
排風量 |
15m3/min |
|
通訊接口 |
SMEMA接口 |
|
輸入氣壓范圍 |
0.4-0.8mpa |
|
機器電源/功率 |
AC220V/50HZ,10A |
|
總重量 |
780kg |
|
外形尺寸（L*W*H） |
170*120*200CM |

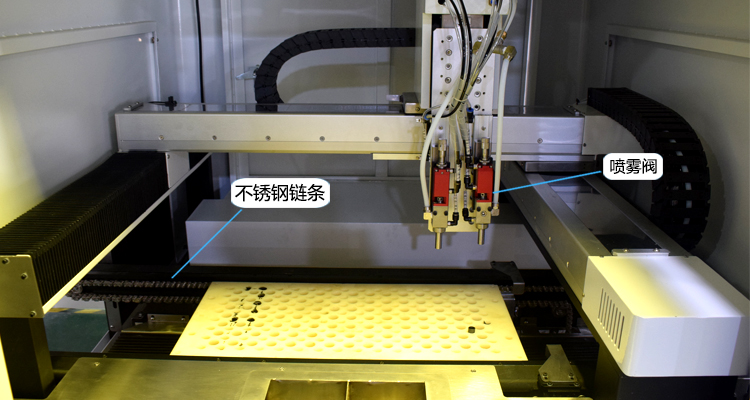

PS-TF4545A三防漆選擇性涂覆機噴霧閥特點：
1.可均勻噴涂30-4000mPa·s粘度范圍內的涂料，完全做到零殘留、易清洗、易調節，液量與氣壓可調節；
2.高精度霧化噴涂部件沒有飛濺，邊緣整齊完美，均勻涂覆、無堵塞、滴漏或過于干涸、不會過量噴涂，并保持產品區域干凈也減少流體的使用量；
3.溶劑型涂料 涂層厚度可達10-200微米，100%固含量涂料層厚度可達30-200微米；
4.液量大小與霧化噴灑可任意調節，可滿足多種涂料的完美噴霧化效果；單次涂覆寬度15-30mm，涂膠精度高；可與各類噴涂機器配合使用。
PS-TF4545A三防漆選擇性涂覆機特點：
1.整體式鋼制運動平臺，結實的機架結構為運行時的穩定提供了有力的保證；
2.采用高精密全密封模組，完全隔離霧氣對絲桿和導軌的腐蝕；
3.采用伺服馬達驅動，相比于市場上的步進馬達的控制系統，具有穩定、高精度的運動控制效果；
4.專用鋁合金軌道及不銹鋼輸送鏈條；
5.采用人機操作界面，快捷的編程方式可大幅度減少編程的時間；
6.速度快，運行穩定；
7.強大的工藝控制能力確保涂覆高質量及高度一致性；
8.獨立涂料容器桶并配備廢棄排放口，有效的減少了刺激性氣體的排放；
9.噴膠閥采用德國技術制作，霧化扇形大小、寬窄可調；
10.霧化調壓閥采用高精度數顯調壓閥，更能有效精準的控制邊緣清晰度；
11.配備自動浸泡裝置，可免除膠閥出膠口堵塞現象；
12.配備SMEMA接口可與其他設備通訊；
13.具備故障聲光報警及菜單顯示.
PS-TF4545A三防漆選擇性涂覆機適用三防漆，uv膠涂覆。
PS-TF4545A三防漆選擇性涂覆機可升級自動涂覆線方案：
